Sauber verdrahtet – blitzschnell installiert
Unsere Klemmleisten kommen sauber verdrahtet und in verschiedenen Varianten daher. Egal, für welches Modell Sie sich entscheiden, Sie treffen immer die richtige Wahl, denn mit unseren Klemmleisten heizen Ihre Kunden klimafreundlich und kostengünstig.
EV 230 H oder H/K 8-Kanal Klemmleiste – für Bestleistung und Wohlfühlatmosphäre
Unsere 8-Kanal Klemmleiste EV 230 H oder H/K 8 Kanal für Heizen oder Heizen-/Kühlen-Funktion spricht für sich. Kombiniert mit dem Unterputz Thermostat Einsatz UTE 2500/UTE 3500 bietet sie ein perfekt abgestimmtes System. Durch einen entsprechenden Eingang an der Klemmleiste für das Heizen-/Kühlen-Signal der Wärmepumpe kann in Kombination mit UTE 2500/UTE 3500 Reglern die Umschaltung zwischen Heizen und Kühlen automatisiert werden. Der Regler wertet dabei das Signal zur Umschaltung über einen integrierten Change-Over-Eingang aus. Damit bietet EBERLE mit Klemmleiste, Raumthermostat und thermoelektrischen Stellantrieben ein Komplettpaket für Flächenheiz- und Kühlsysteme.
Vorteile
- mit Hutschiene für die Wandbefestigung
- regelt bis zu 8 Zonen/Räume
- Stellantriebe direkt anklemmbar je nach Variante 230 V
- automatische Umschaltung Heizen/Kühlen (Change-Over-Eingang) bei Verwendung in Kombination mit UTE 2500 oder UTE 3500
- optimal abgestimmt auf den neuen elektronischen Unterputz Thermostat Einsatz UTE 2500 oder UTE 3500
- zum Anschluss von UTE 2500/UTE 3500 mit H/K-Eingangsklemme zum Umschalten zwischen Heiz- und Kühlbetrieb (230 V – Kühlen, 0 V – Heizen)
- H/K-Umschaltsignal (CO-Signal) kann von Klemmleiste gemeinsam mit einer Leitung (z. B. 5 x 1,5 NYM) zu jedem einzelnen Raumthermostat verdrahtet werden
- Klemmleiste auch für reinen Heizbetrieb einsetzbar, hierfür können klassische Bimetallregler mit Öffnerkontakt verwendet werden

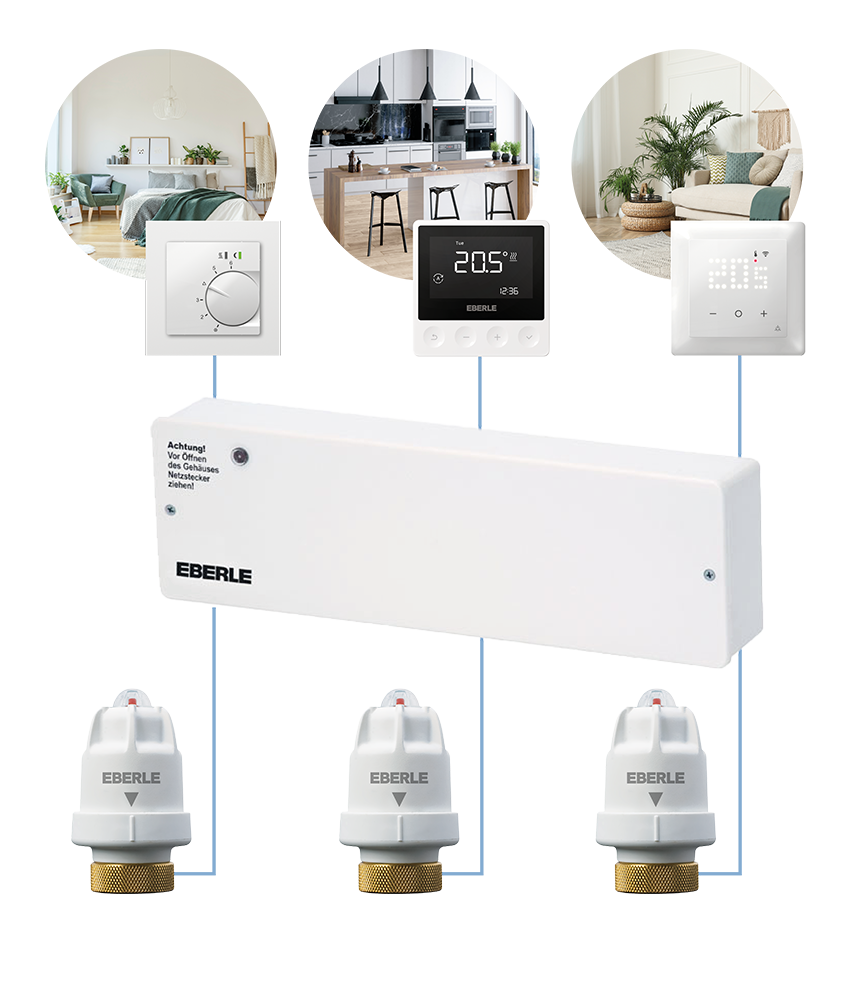

8-Kanal Klemmleiste zum Verdrahten von thermischen Stellantrieben mit Raumthermostaten
EV 230 H oder H/K 8 Kanal
8-Kanal Klemmleiste 230 V AC
Wassergeführte Heizkörper / Wassergeführte Fußbodenheizung
Für Anwendungen nur Heizen und Heizen und Kühlen. Mit dieser Verteilerleiste (in Verbindung mit Temperaturreglern) kann die Temperatur von bis zu 8 Räumen (Zonen) unabhängig voneinander geregelt werden. Perfekt abgestimmtes Zusammenspiel mit den Reglern der UTE 2500/UTE 3500 Serie. Regler sind mit automatischer Umschaltung Heizen/Kühlen (Change-Over-Eingang). Für 230 V Stellantriebe und Regler. Einfache Verdrahtung ohne Schraubendreher. Mit Hutschiene für Wandbefestigung. Schaltleistung max. 16 Stellantriebe a 3W.
- Kontakt: Heizen und Kühlen
- Spannung: AC 230 V 50 Hz
- Farbe: Polarweiß (ähnlich RAL 9010)
- Temperaturbereich: 0 ... 50°
- Maße: 310 x 95 x 65 mm

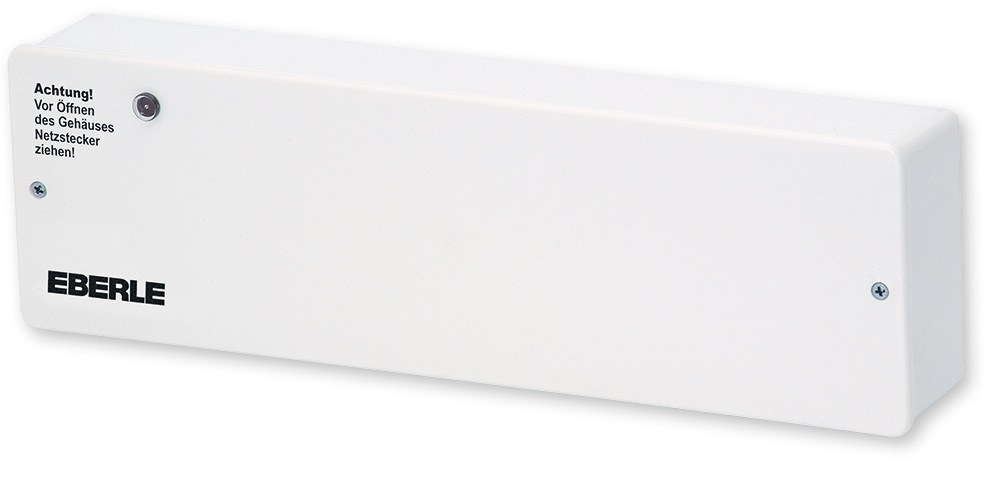

EV 230
6-Kanal Klemmleiste 230 V AC
Wassergeführte Heizkörper / Wassergeführte Fußbodenheizung
Mit dieser Verteilerleiste (in Verbindung mit Temperaturreglern) kann die Temperatur von bis zu 6 Räumen (Zonen) unabhängig voneinander geregelt werden. Steckerfertig, zum sofortigen Anschluss an eine 230 V-Steckdose. Für 230 V~ Stellantriebe und Regler. Einfache Verdrahtung ohne Schraubendreher. Mit Hutschiene für Wandbefestigung. Schaltleistung max. 14 Stellantriebe a 3W.
- Kontakt: Heizen
- Spannung: AC 230 V 50 Hz
- Farbe: Polarweiß (ähnlich RAL 9010)
- Temperaturbereich: 0 … 50°C
- Maße: 310 x 95 x 65 mm
EV-PL 230
6-Kanal Klemmleiste 230 V AC
Wassergeführte Heizkörper / Wassergeführte Fußbodenheizung
Mit dieser Verteilerleiste (in Verbindung mit Temperaturreglern) kann die Temperatur von bis zu 6 Räumen (Zonen) unabhängig voneinander geregelt werden. Ausführung mit Pumpenlogik/-Schutz. Steckerfertig, zum sofortigen Anschluss an eine 230 V-Steckdose. Für 230 V~ Stellantriebe und Regler. Einfache Verdrahtung ohne Schraubendreher. Mit Hutschiene für Wandbefestigung. Schaltleistung max.14 Stellantriebe a 3W.
- Kontakt: Heizen
- Spannung: AC 230 V 50 Hz
- Farbe: Polarweiß (ähnlich RAL 9010)
- Temperaturbereich: 0 … 50°C
- Maße: 310 x 95 x 65 mm
EV 230 H/K Hyg
6-Kanal Klemmleiste 230 V AC
Wassergeführte Heizkörper / Wassergeführte Fußbodenheizung
Mit dieser Verteilerleiste (in Verbindung mit Temperaturreglern) kann die Temperatur von bis zu 6 Räumen (Zonen) unabhängig voneinander geregelt werden. Ausführung mit externer Umschaltung Heizen/Kühlen. Des weiteren besteht die Möglichkeit den Hygrostateingang zur Taupunkterkennung mittels Feuchtesensor (Art.Nr.000 193 683 000) einzusetzen. Im Falle einer Betauung wird die Kühlung abgeschaltet. Steckerfertig, zum sofortigen Anschluss an eine 230 V-Steckdose. Für 230 V~ Stellantriebe und Regler. Einfache Verdrahtung ohne Schraubendreher. Mit Hutschiene für Wandbefestigung. Schaltleistung max. 14 Stellantriebe a 3W.
- Kontakt: Heizen und Kühlen
- Spannung: AC 230 V 50 Hz
- Farbe: Polarweiß (ähnlich RAL 9010)
- Temperaturbereich: 0...50°
- Maße: 310 x 95 x 65 mm
EV 230 H/K PL
6-Kanal Klemmleiste 230 V AC
Wassergeführte Heizkörper / Wassergeführte Fußbodenheizung
Mit dieser Verteilerleiste (in Verbindung mit Temperaturreglern) kann die Temperatur von bis zu 6 Räumen (Zonen) unabhängig voneinander geregelt werden. Ausführung mit externer Umschaltung Heizen/Kühlen und Pumpenlogik/-Schutz. Steckerfertig, zum sofortigen Anschluss an eine 230 V-Steckdose. Für 230 V~ Stellantriebe und Regler. Einfache Verdrahtung ohne Schraubendreher. Mit Hutschiene für Wandbefestigung. Schaltleistung max.14 Stellantriebe a 3W
- Kontakt: Heizen und Kühlen
- Spannung: AC 230 V 50 Hz
- Farbe: Polarweiß (ähnlich RAL 9010)
- Temperaturbereich: 0...50°
- Maße: 310 x 95 x 65 mm

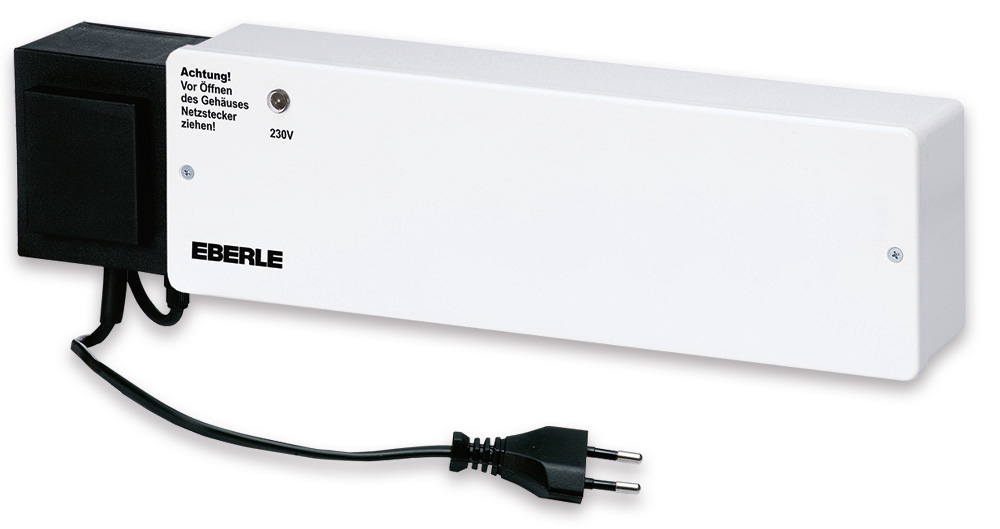

EV 24
6-Kanal Klemmleiste 24 V AC
Wassergeführte Heizkörper / Wassergeführte Fußbodenheizung
Verteilerleiste zum Verdrahten von Stellantrieben mit Raumtemperaturreglern. Dieses Gerät dient der Verdrahtung von Temperaturreglern und elektrothermischen Stellantrieben in Verbindung mit Warmwasser-Fussbodenheizungen. Mit dieser Verteilerleiste (in Verbindung mit Temperaturreglern) kann die Temperatur von bis zu 6 Räumen (Zonen) unabhängig voneinander geregelt werden. Steckerfertig, zum sofortigen Anschluss an eine 230 V-Steckdose. Über den Trafo werden 24 V AC~ Stellantriebe und Regler versorgt. Einfache Verdrahtung ohne Schraubendreher. Mit Hutschiene für Wandbefestigung. Schaltleistung max.14 Stellantriebe a 3W.
- Kontakt: Heizen
- Spannung: AC 230 V 50 Hz
- Farbe: Polarweiß (ähnlich RAL 9010)
- Temperaturbereich: 0...50°
- Maße: 380 x 95 x 65 mm
EV - PL 24
6-Kanal Klemmleiste 24 V AC
Wassergeführte Heizkörper / Wassergeführte Fußbodenheizung
Mit dieser Verteilerleiste (in Verbindung mit Temperaturreglern) kann die Temperatur von bis zu 6 Räumen (Zonen) unabhängig voneinander geregelt werden. Ausführung mit Pumpenlogik/-Schutz. Steckerfertig, zum sofortigen Anschluss an eine 230 V-Steckdose. Über den Trafo werden 24 V AC Stellantriebe und Regler versorgt. Einfache Verdrahtung ohne Schraubendreher. Mit Hutschiene für Wandbefestigung. Schaltleistung max. 14 Stellantriebe a 3W.
- Kontakt: Heizen
- Spannung: AC 230 V 50 Hz
- Farbe: Polarweiß (ähnlich RAL 9010)
- Maße: 380 x 95 x 65 mm
EV 24 H/K Hyg
6-Kanal Klemmleiste 24 V AC
Wassergeführte Heizkörper / Wassergeführte Fußbodenheizung
Mit dieser Verteilerleiste (in Verbindung mit Temperaturreglern) kann die Temperatur von bis zu 6 Räumen (Zonen) unabhängig voneinander geregelt werden. Ausführung mit externer Umschaltung Heizen/Kühlen. Des weiteren besteht die Möglichkeit den Hygrostateingang zur Taupunkterkennung mittels Feuchtesensor (Art.Nr.000 193 683 000) einzusetzen. Im Falle einer Betauung wird die Kühlung abgeschaltet. Steckerfertig, zum sofortigen Anschluss an eine 230 V-Steckdose. Über den Trafo werden 24 V AC~ Stellantriebe und Regler versorgt. Einfache Verdrahtung ohne Schraubendreher. Mit Hutschiene für Wandbefestigung. Schaltleistung max.14 Stellantriebe a 3W.
- Kontakt: Heizen und Kühlen
- Spannung: AC 230 V 50 Hz
- Farbe: Polarweiß (ähnlich RAL 9010)
- Maße: 380 x 95 x 65 mm

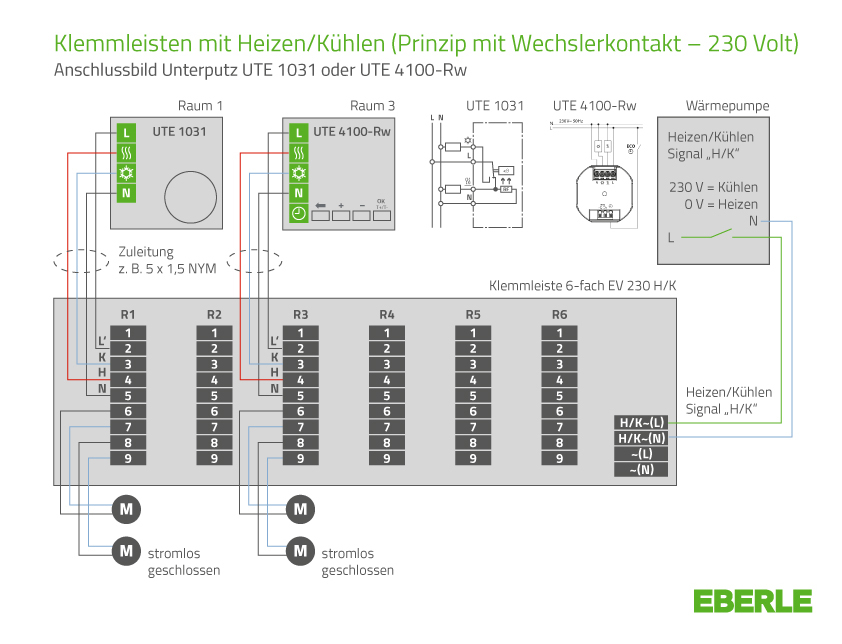

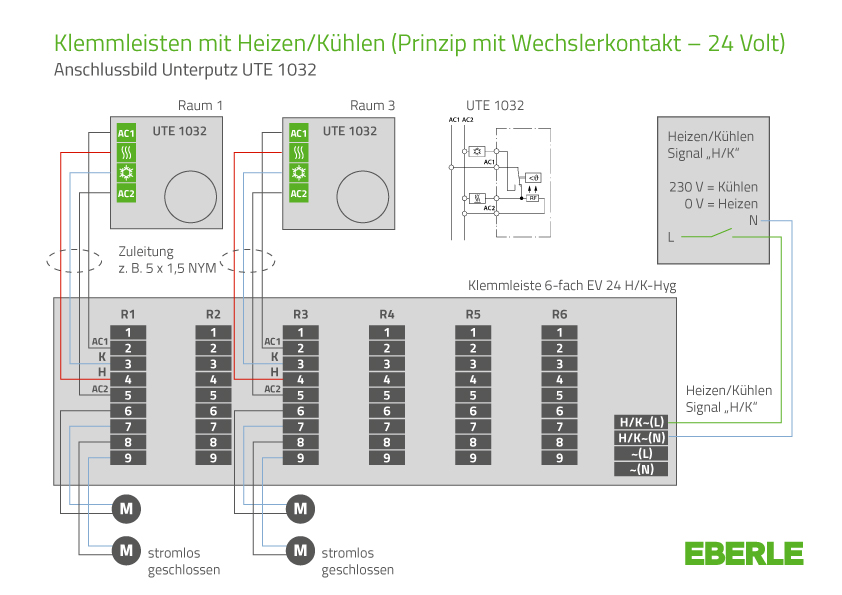

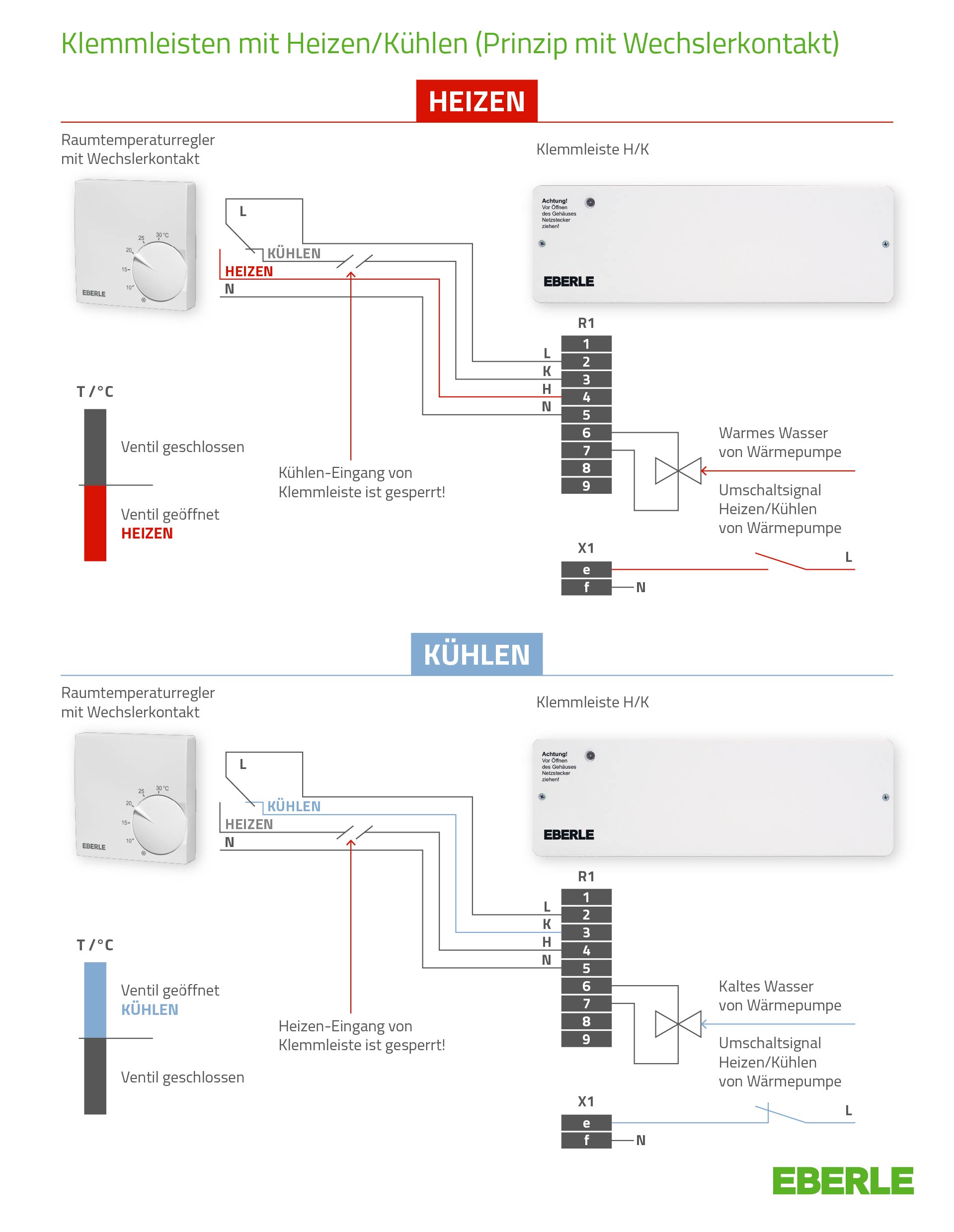

Verdrahtungsoptionen: 8-Kanal im Vergleich zur 6-Kanal Klemmleiste

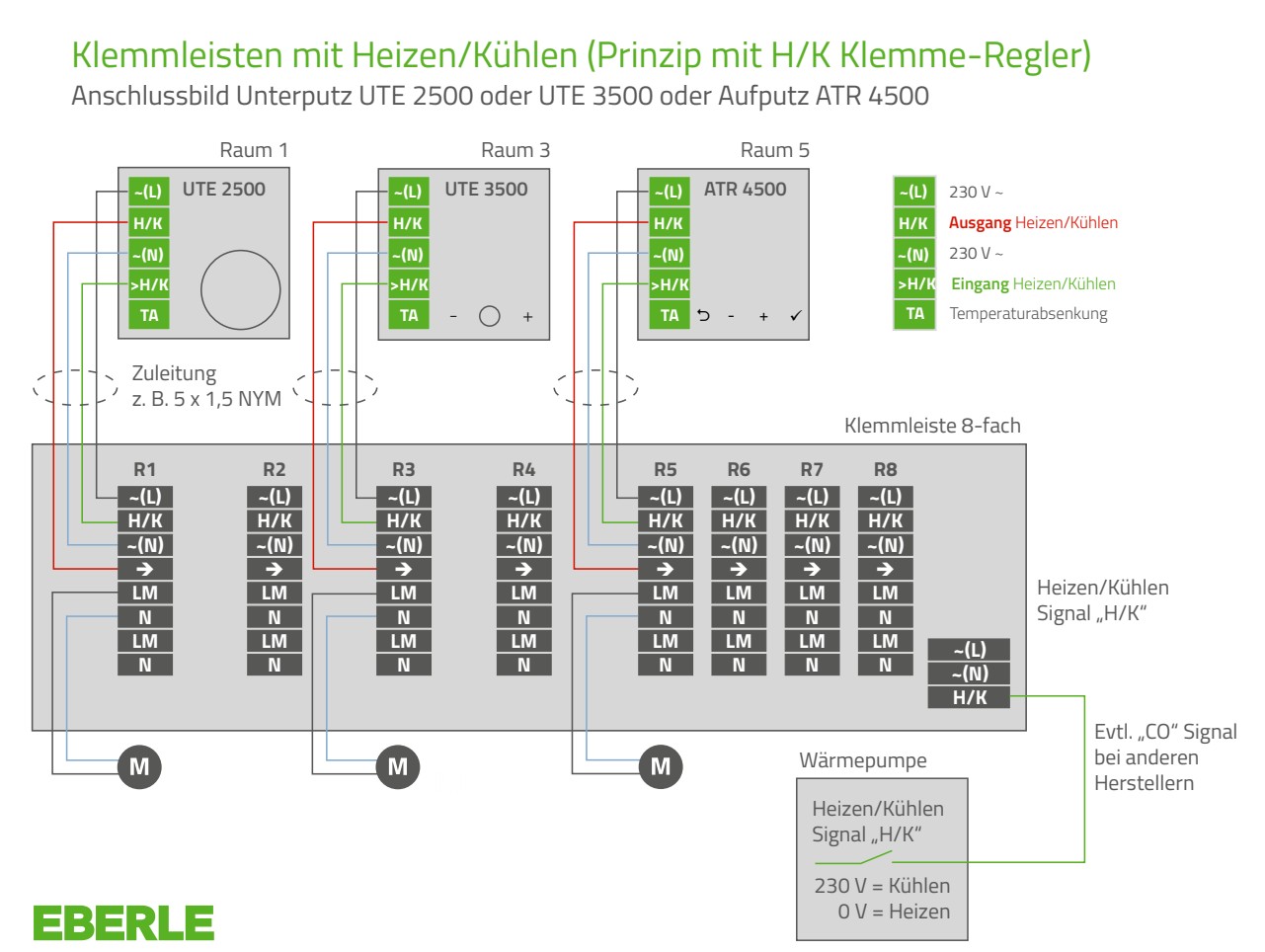

8 Kanal Klemmleiste
6 Kanal Klemmleiste
